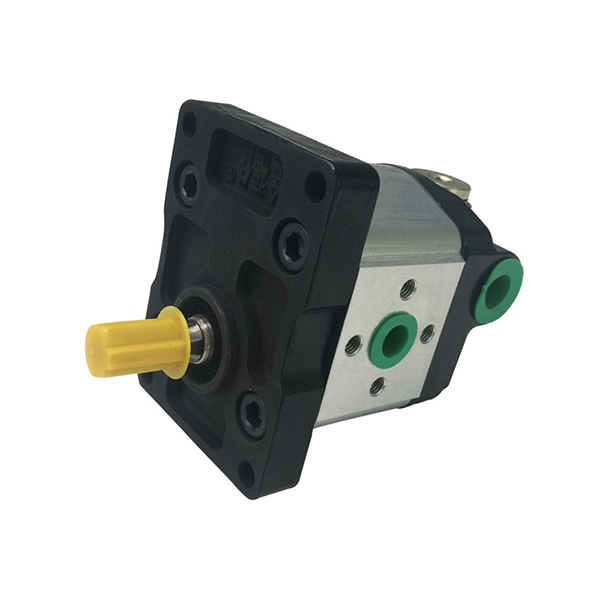

pompa a ingranaggi a flusso costante con valvola di sicurezza a flusso costante

Le pompe a ingranaggi a portata costante sono ampiamente utilizzate nelle macchine agricole e nei veicoli industriali, in particolare nei sistemi di servosterzo idraulico. La valvola di sicurezza a flusso costante integrata garantisce un flusso di uscita stabile, indipendentemente dalla velocità del motore o dalle fluttuazioni del carico, rendendole essenziali per un controllo idraulico preciso e affidabile.

1. Principio di funzionamento

1. Sono costituite da due ingranaggi – tipicamente pompe a ingranaggi esterni – azionati da un motore o da un’unità motrice.
2. Gli ingranaggi in rotazione aspirano il liquido nel corpo della pompa; l’ingranaggio spinge il liquido dalla porta di aspirazione a quella di mandata.
3. La valvola di sicurezza a portata costante regola la pressione dell’olio secondo le necessità per mantenere costante il flusso in uscita, indipendentemente dal regime o dal carico del motore.

2. Scenari di applicazione

1. Sterzo completamente idraulico:Fornisce un flusso stabile per una sterzata precisa e fluida in varie condizioni di lavoro.
2. Assistenza idraulica:Garantisce un’assistenza allo sterzo affidabile e stabile anche in presenza di carichi elevati o basse velocità.

3. Vari metodi di connessione

1. Molteplici opzioni per le connessioni di ingresso/uscita per adattarsi a diversi sistemi idraulici e garantire un flusso d’olio continuo.
2. Varie forme di estensione dell’albero e metodi di montaggio della flangia del coperchio anteriore per un adattamento flessibile a diverse modalità di guida e configurazioni di sistema.

4. Parametri tecnici

1. Cilindrata per giro: 6 – 20 ml/giro
2. Pressione di esercizio: 10 MPa
3. Pressione di apertura della valvola di sicurezza: 12,5 MPa
4. Velocità nominale: 2000 rpm
5. Gamma di velocità di lavoro: 800 – 3000 giri/min.

5. Vantaggi

1. Stabilità:Mantiene un flusso costante anche in presenza di fluttuazioni del carico del motore e della velocità, garantendo un funzionamento idraulico affidabile.
2. Alta efficienza:Regola automaticamente la pressione per ottenere prestazioni ottimali, evitando sprechi di energia.
3. Sicurezza:La valvola di sicurezza integrata protegge il sistema dalla sovrapressione per un funzionamento sicuro.

6. Ambito di applicazione

1. Macchine agricole
2. Veicoli industriali
3. Macchine da costruzione
4. Navi
5. Macchine da miniera
6. Altre applicazioni idrauliche che richiedono un flusso stabile e affidabile
