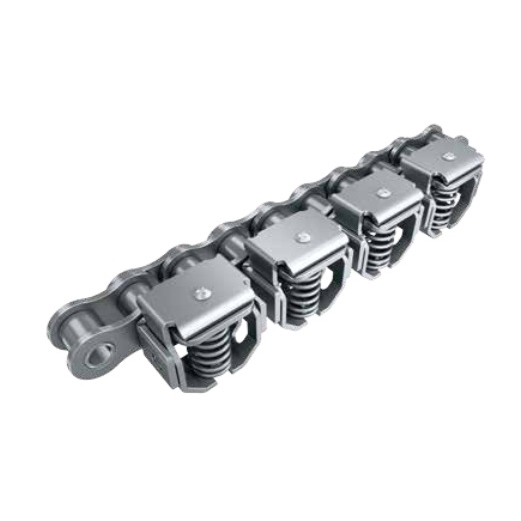

catena di presa per macchine per l'imballaggio alimentare con protezioni a molla

catena di serraggio per macchine per l’imballaggio alimentare con protezioni a molla

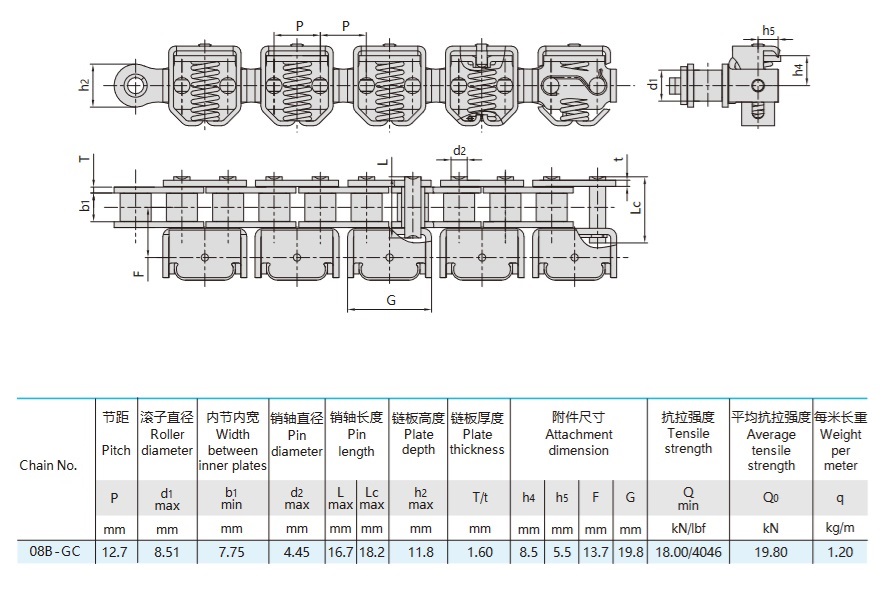

La struttura della catena di serraggio del film comprende principalmente le maglie della catena e gli accessori, di cui gli accessori includono la stecca esterna, la stecca interna, il meccanismo a molla di ripristino ad alta stabilità e le protezioni a molla. La stecca esterna e la stecca interna sono montate insieme per formare uno spazio di serraggio e la stecca interna è stampata con una cavità a molla, con l’apertura della cavità rivolta in avanti.

Le pinze per catene per film spessi sono progettate specificamente per le linee di produzione di stiramento di film plastici e sono dotate di un’innovativa protezione a molla e di meccanismi di ripristino ad alta stabilità per migliorare l’affidabilità, la durata e la competitività sul mercato.

Protezione della molla e meccanismo di ripristino

La protezione della molla è posizionata all’imboccatura della cavità di contenimento della molla, mentre il meccanismo di ripristino ad alta stabilità è inserito all’interno della cavità. Un’estremità della molla si trova contro la superficie superiore interna e l’altra contro la superficie inferiore interna, migliorando l’affidabilità e la durata.
Questo design rafforza la molla ottimizzando il suo angolo e aggiungendo una protezione, che aumenta la durata dell’intero attacco e della struttura della catena di bloccaggio del film.

Struttura e principio di serraggio

Composto da un’impugnatura a pinza, un corpo a pinza e una molla montata in un manicotto a molla.
I punti centrali dei vari perni sono: B (perno lungo, corpo della pinza e impugnatura), M (perno superiore, manicotto a molla e corpo della pinza), N/n (perno inferiore, manicotto a molla e impugnatura in stato aperto/chiuso).
Angoli: L’angolo di serraggio aperto (α) e l’angolo di serraggio chiuso (β), con β pari a 2-4 volte α, garantiscono una forza di serraggio forte e affidabile.
La parte di bloccaggio del film è una superficie circolare con un raggio di 25-35 mm, adatta alla produzione di film spessi.
Struttura della maniglia a doppia pinza, ogni corpo della pinza è dotato di 2 serie di pinze e molle identiche per una maggiore resistenza e affidabilità.

Prestazioni e applicazioni

Blocca film di spessore pari a 1,5-2 mm, soddisfacendo le esigenze di produzione di film di spessore pari a 250-350 micron.
Bloccaggio preciso e affidabile, resistente all’allentamento e allo strappo e in grado di sopportare forti impatti dovuti a frequenti aperture e chiusure.
Ideale per un serraggio robusto e di alta precisione nelle linee di stiramento del film e in altri ambienti di produzione esigenti.
