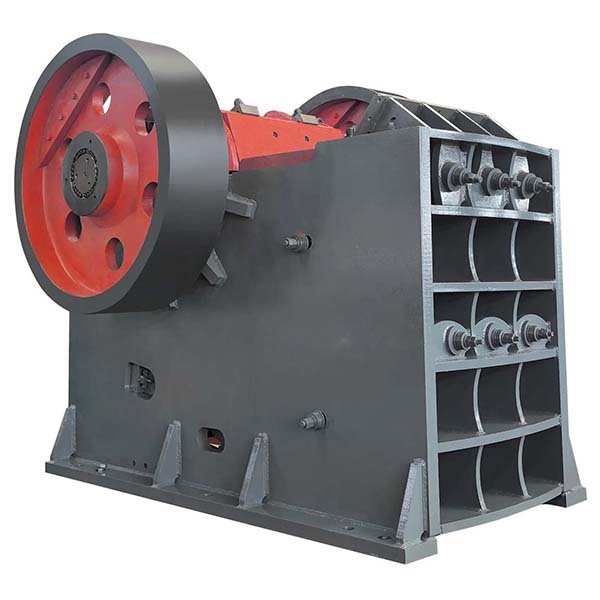

frantoio a mascelle

frantoio a mascelle per la frantumazione primaria di varie rocce minerali

Il frantoio a mascelle è una classica apparecchiatura di frantumazione primaria, utilizzata principalmente per la frantumazione iniziale grossolana di materiali di grandi dimensioni, è il pioniere del processo di frantumazione dei minerali, l’apparecchiatura è semplice, robusta e durevole.

Contattaci
Descrizione

Modelli e applicazioni dei frantoi a mascelle

In base alla diversa struttura e all’utilizzo, i modelli comuni di frantoio a mascelle si dividono inPEper la frantumazione grossolana ePEXper la frantumazione media o fine. È adatto alla frantumazione di materiali con resistenza alla compressione fino a320MPae copre quasi tutti i minerali duri e medio-duri.

Principio di funzionamento del frantoio a mascelle

  1. Principio di estrusione curvilinea:L’intera macchina è composta principalmente da telaio, mascella mobile, mascella fissa, albero eccentrico, volano, piastra a gomito, dispositivo di regolazione e sistema di lubrificazione.
  2. Funzionamento:Quando la macchina è in funzione, il motore fa ruotare l’albero eccentrico attraverso la cinghia triangolare e l’albero eccentrico fa ruotare la ganascia mobile su e giù. Quando la ganascia mobile si muove verso l’alto, l’angolo tra la ganascia mobile e la ganascia fissa aumenta, spingendo il materiale da bloccare e frantumare; quando la ganascia mobile si muove verso il basso, l’angolo si riduce, la piastra della ganascia mobile lascia la ganascia fissa e il materiale frantumato viene scaricato dall’apertura di scarico sotto la forza di gravità. Questa azione ciclica realizza una frantumazione e uno scarico continui, adatti a una produzione continua su larga scala.

Struttura e caratteristiche principali del frantoio a mascelle

  1. Telaio robusto, forte resistenza agli urti:L’uso di piastre d’acciaio saldate ad alta resistenza o l’intero telaio in acciaio fuso, la struttura solida, si adatta a condizioni di lavoro gravose, in particolare per la frantumazione di grandi rocce dure, come il granito, il basalto e così via.
  2. Componenti resistenti all’usura, maggiore durata:La piastra delle mascelle mobili e la piastra delle mascelle fisse sono realizzate in acciaio ad alto tenore di manganese, con buone caratteristiche di tenacità e resistenza all’usura. La piastra a gomito è progettata come parte di consumo; quando l’apparecchiatura è sovraccarica, la piastra a gomito si rompe automaticamente, realizzando la protezione da sovraccarico e prevenendo i danni alle parti principali.
  3. Sistema di trasmissione dell’energia cinetica ad alta efficienza:La combinazione di volano e albero eccentrico per impieghi gravosi aumenta l’inerzia del movimento della ganascia mobile, garantisce la fluidità e la continuità del funzionamento dell’apparecchiatura e riduce l’impatto meccanico.
  4. Scarico flessibile e regolabile:Dotato di guarnizione o di dispositivo di regolazione idraulica, il volume di scarico può essere controllato in modo flessibile in base alle esigenze, in modo da adattarsi alle successive apparecchiature di frantumazione o vagliatura.
  5. Lubrificazione centralizzata, facile manutenzione:L’alimentazione centralizzata dell’olio del sistema di lubrificazione riduce l’intervento manuale e i costi di manutenzione; la ganascia mobile adotta una struttura reversibile, un lato può essere invertito dopo l’usura per continuare a essere utilizzato, migliorando il tasso di utilizzo delle parti.
  6. Design del motore integrato:Il design integrato del corpo e del motore, senza l’installazione di ulteriori fondamenta, è facile da installare, poco ingombrante e adatto all’uso sul campo e in stazioni di frantumazione mobili.

Campi di applicazione del frantoio a mascelle

  • Estrazione di risorse minerarie:Minerali metallici (minerale di ferro, rame, oro, minerale di piombo e zinco, ecc.), minerali non metallici (calcare, quarzite, talco, ecc.).
  • Produzione di sabbia e ghiaia:Utilizzato nella linea di produzione di sabbia per meccanismi, aggregati per calcestruzzo, frantumazione di tutti i tipi di pietra naturale come granito, basalto, ciottoli, ecc.
  • Rigenerazione del materiale da costruzione:Frantumazione di blocchi di cemento, rifiuti edili, ecc. per realizzare il riciclaggio delle risorse.
  • Industria mineraria del carbone:Per la frantumazione preliminare dei blocchi di carbone; utilizzato anche nell’ingegneria chimica e della conservazione dell’acqua per fornire una preparazione preliminare delle particelle per il sistema di macinazione.

Materiali applicabili del frantoio a mascelle

  • Granito, basalto, ciottoli di fiume, calcare, dolomite
  • Minerale di ferro, minerale d’oro, minerale di rame, bauxite
  • Sabbia di quarzo, pirofillite, scorie, scisto
  • Rifiuti edili, blocchi di cemento, carbone, ecc.
Parametri tecnici
frantoio a mascelle per la frantumazione primaria di varie rocce minerali
Modello Apertura di alimentazione Dimensione massima di alimentazione Gamma di apertura di scarico Capacità (ton/h) Velocità di rotazione dell'albero Potenza del motore Dimensioni (Lxwxh)
PE 150x250 150x250 mm 125 mm da 10 a 40 mm da 1 a 3 268 giri/min 5.5kw 760x700x860mm
PE 200x300 200x300mm 180 mm da 15 a 50 mm da 2 a 6 260 giri al minuto 7.5kw 915x780x990mm
PE 200x350 200x350mm 180 mm da 18 a 60 mm da 3 a 10 276 giri/min 11kw 1000x914x1112mm
PE 250x400 250x400mm 210 mm da 20 a 70 mm da 5 a 21 300 giri al minuto 15kw 1100x1032x1285 mm
PE 400x600 400x600mm 340 mm da 40 a 100 mm da 16 a 64 270 giri al minuto 30kw 1623x1736x1615mm
PE 500x750 500x750mm 425 mm da 50 a 100 mm da 40 a 110 268 giri/min 55kw 1920x1850x1920mm
PE 600x750 600x750mm 500 mm da 150 a 200 mm da 80 a 240 268 giri/min 55kw 2020x1850x1920mm
PE 600x900 600x900mm 500 mm da 65 a 160 mm da 50 a 160 254 giri/min 55kw 2530x1900x2340mm
PE 750x1060 750x1060mm 630 mm da 80 a 180 mm da 110 a 320 245 giri/min 110kw 2680x2380x2785 mm
PE 900x1200 900x1200mm 750 mm da 100 a 200 mm da 220 a 380 208 giri al minuto 110kw 3470x2876x3330mm
PE 1200x1500 1200x1500mm 1020 mm da 150 a 350 mm da 400 a 1000 180 giri al minuto da 160 a 245kw 4850x3220x3680mm
PE 1500x1800 1500x1800mm 1200 mm da 220 a 350 mm da 500 a 1200 180 giri al minuto da 280 a 380kw 5160x3660x4248mm
PEX 150x750 150x750mm 120 mm da 18 a 48 mm da 8 a 25 320rpm 15kw 1170x1575x1030mm
PEX 250x750 250x750mm 210 mm da 25 a 60 mm da 13 a 35 320 giri al minuto 22kw 1550x1730x1470 mm
PEX 250x1000 250x1000mm 210 mm da 25 a 60 mm da 16 a 52 330rpm 30kw 1580x2006x1390mm
PEX 250x1200 250x1200mm 210 mm da 25 a 60 mm da 20 a 61 330 giri al minuto 37kw 1780x2214x1430mm
PEX 300x1300 300x1300mm 250 mm da 20 a 90 mm da 16 a 105 300 giri al minuto 55kw 2210x2320x1723mm
