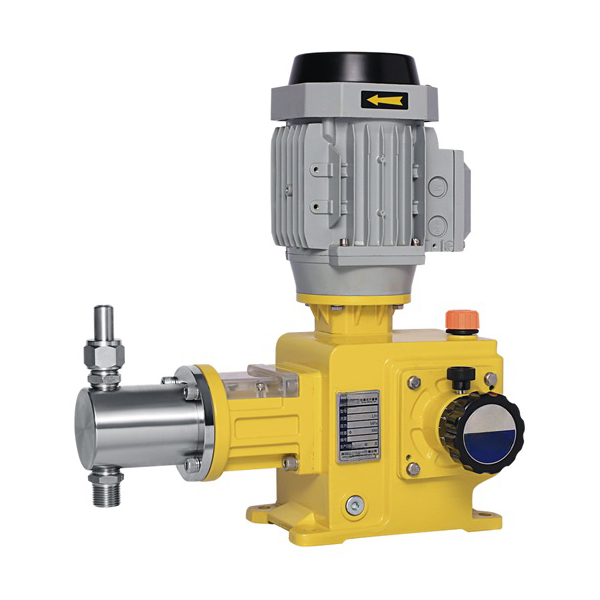

pompa dosatrice a pistoni con meccanismo eccentrico integrato

Il motore aziona la vite senza fine e comanda il meccanismo eccentrico regolabile, in modo che la biella aziona lo stantuffo con un movimento alternativo. L’estremità idraulica della pompa forma una camera volumetrica utilizzando il movimento alternativo dello stantuffo, consentendo l’aspirazione e lo scarico del fluido attraverso l’apertura e la chiusura alternata delle valvole di ritegno in ingresso e in uscita.

pompa dosatrice a pistoni Parametri tecnici:

• Portata massima a testa singola ≤ 14300 L/H, pressione massima ≤ 50 MPa.
• Portata a testa singola: Qmax = 230 L/H
• Intervallo di pressione: Pmax = 40 MPa
• Configurazione standard: materiale 304, 316, 380V/50Hz
• Configurazione opzionale: materiale 316L, 904, 2205, TA, Hastelloy C, ecc., conversione di frequenza del motore/antideflagrante, tensione/frequenza speciale.

Pompa dosatrice a pistoni Caratteristiche principali:

1. Ampia applicabilità: adatta a vari requisiti di portata e pressione, elevata precisione di dosaggio, struttura semplice, facile manutenzione, conveniente.
2. Dimensioni dello stantuffo: generalmente φ6-200 mm, forte flessibilità.
3. Gruppo valvole di alta precisione: dotato di valvole di ritegno di alta precisione importate ed esportate, con elevate prestazioni di tenuta, in grado di sopportare pressioni elevate e di garantire l’accuratezza della misurazione.
4. Parti soggette a usura: il sistema di tenuta dell’albero composto da pistone e premistoppa può presentare perdite, il precarico della premistoppa deve essere regolato regolarmente.
5. Caratteristiche personalizzate: può essere personalizzato per alte/basse temperature, alta viscosità, contenuto solido e fluidi speciali.
6. Raccomandazioni di sicurezza: nessun dispositivo di sicurezza incorporato, si raccomanda di installare una valvola di sicurezza all’uscita della pompa.
7. Configurazione parallela: supporta teste doppie/multiple per aumentare la portata, ridurre le pulsazioni e trasportare diversi fluidi come una pompa proporzionale.
8. Controllo dell’automazione: può essere dotata di un regolatore di corsa della pompa dosatrice per un controllo più ampio dell’automazione.

Pompa dosatrice a pistoni Vantaggi:

1. Elevata precisione di regolazione: meccanismo eccentrico regolabile integrato, regolazione continua 0-100%, stabilità e precisione di linearità fino a ±1%.
2. Durata: pistone in ceramica integrale e ceramica spruzzata, elevata durezza, forte resistenza alla corrosione, eccellente finitura superficiale, lunga durata.
3. Prestazioni di tenuta superiori: il gruppo di tenuta a baderna e lo stantuffo in ceramica migliorano l’autosigillatura, riducendo i costi di manutenzione.
4. Opzioni della valvola: prevede valvole a sfera, a pacco, ad angolo, ecc. Sede della valvola utilizzabile su entrambi i lati, per ridurre i costi e migliorare la manutenzione.
5. Controllo della temperatura personalizzato: l’estremità idraulica può essere personalizzata con funzioni di riscaldamento, raffreddamento o isolamento per un più ampio adattamento alla temperatura.

Pompa dosatrice a pistoni Applicazione:

Nonostante il rischio di perdite, le pompe dosatrici a pistone sono ampiamente utilizzate nell’industria chimica, petrolifera e del gas, elettrica, farmaceutica, metallurgica, cartaria e in altri settori grazie alle loro prestazioni ad alto costo, all’ampia applicabilità e alla facilità di manutenzione.
