Paraolio a scheletro tipo SB con alloggiamento in ferro a labbro singolo

La sua funzione principale è quella di impedire all’olio lubrificante, al liquido o al grasso di fuoriuscire dall’apparecchiatura e, allo stesso tempo, di impedire alla polvere, allo sporco o all’umidità esterni di entrare all’interno dell’apparecchiatura.
Appartiene alla categoria dei paraolio rotanti, utilizzati per la tenuta in ambienti lubrificati e privi di polvere, con una resistenza alla pressione di 0,03MPa, 0,3kgf/m²o meno. A seconda dell’uso dei mezzi, della pressione e della temperatura, è necessario scegliere un materiale diverso. Tra i materiali più comuni vi sono i paraolio scheletrati tipo NBR SB, i paraolio scheletrati tipo Viton SB, i paraolio scheletrati tipo Silicone Rubber SB e così via. Principalmente utilizzati in: paraoli per utensili elettrici, paraoli per motori, paraoli per riduttori, paraoli per scatole di ingranaggi, paraoli per motori, paraoli per robot industriali, paraoli per la generazione di energia eolica e altri tipi di paraoli per cuscinetti.

1. Scheletro:Realizzato in materiale metallico, solitamente un guscio di ferro, fornisce supporto e mantiene la forma del paraolio.
2. Labbro del sigillo:principalmente in materiale elastico, come gomma, Viton, ecc. È strettamente legato all’albero o ad altre parti rotanti per garantire le prestazioni di tenuta.
3. Molla:La molla incorporata è solitamente in acciaio inossidabile e migliora l’effetto di tenuta applicando una pressione adeguata per avvicinare il labbro di tenuta all’albero.

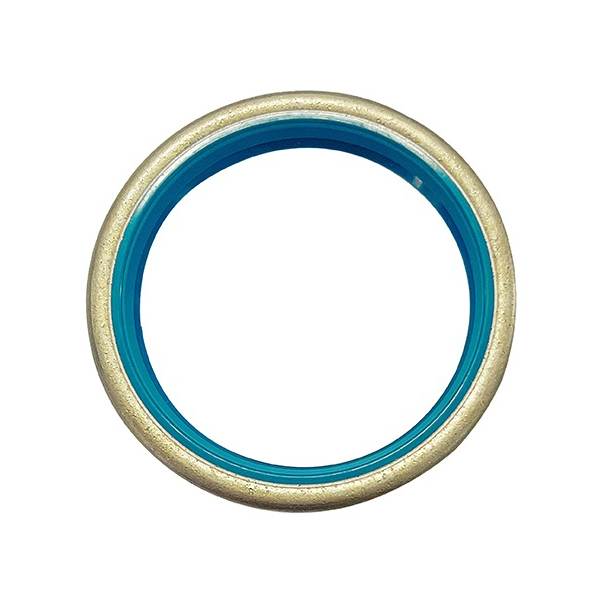

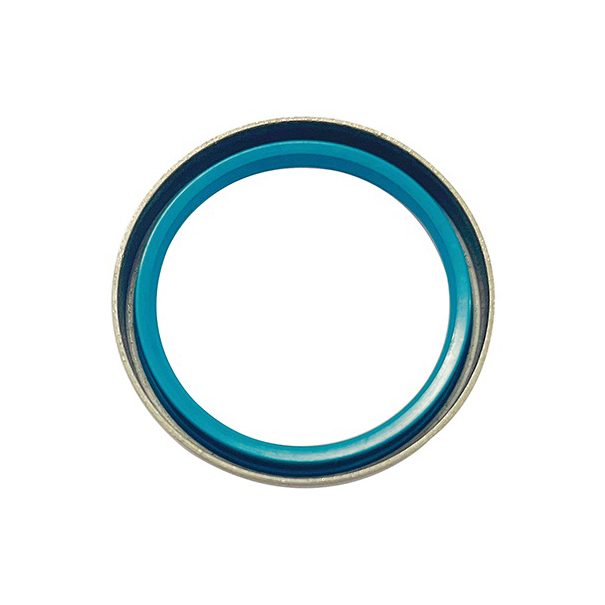

Paraolio a scheletro tipo SB
