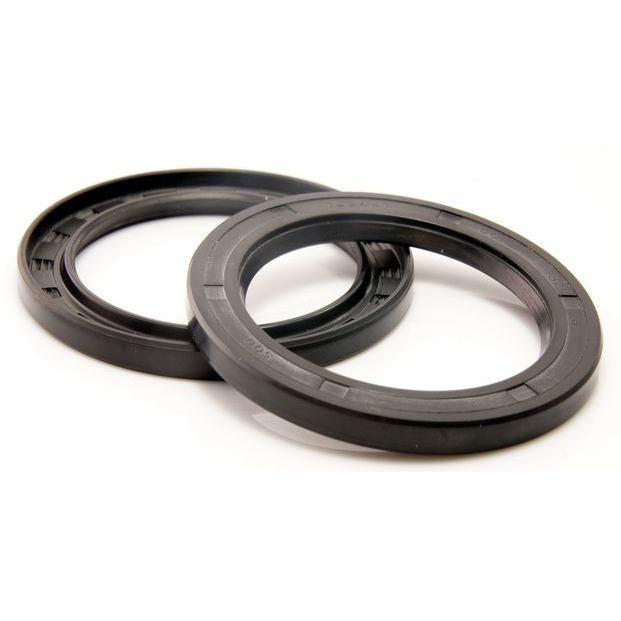

Paraolio simmerring di tipo TC a doppio labbro per motori e alte temperature

Paraolio a scheletro di tipo TC, gomma periferica, pacchetto completo interno, paraolio a doppio labbro con molla interna, noto anche come anello di tenuta a labbro. Si tratta di uno dei modelli standard comuni di paraolio a scheletro, noto anche come guarnizione a labbro, paraolio con parti standard. Appartiene al paraolio rotante, utilizzato per la tenuta in olio e in occasioni polverose, sopportando una pressione di 0,03 MPa (0,3 kgf/m).²) ed è ampiamente utilizzato. A seconda dell’uso dei mezzi, della pressione e della temperatura, si sceglie un materiale diverso. I materiali comuni includono: paraolio a scheletro in gomma butilica, paraolio a scheletro in gomma fluorurata, paraolio a scheletro in silicone e così via.

1. Caratteristiche:
   • Elevate prestazioni di tenuta: I paraoli di tipo TC sono progettati per fornire eccellenti prestazioni di tenuta per impedire la fuoriuscita di olio o altri fluidi.
   • Elevata resistenza all’abrasione: la superficie di contatto del paraolio scheletrato è solitamente realizzata in materiale resistente all’abrasione, con una buona resistenza all’abrasione.
   • Resistenza alle alte temperature: è in grado di funzionare normalmente in condizioni di temperatura elevata, adatto ad ambienti ad alta temperatura.
   • Buona resistenza alla polvere: impedisce efficacemente l’ingresso di polvere e particelle esterne all’interno dell’apparecchiatura.
   • Resistenza chimica: in base ai diversi materiali, alcuni paraoli di tipo TC possono anche resistere all’erosione di specifiche sostanze chimiche.
2. La struttura del paraolio a scheletro di tipo TC comprende principalmente le seguenti parti:
   • Scheletro: Serve a fornire la forza di sostegno e la capacità di mantenere la forma del paraolio.
   • Labbro del paraolio: è il principale contatto con la superficie dell’albero e fornisce l’effetto di tenuta; di solito è realizzato in materiale elastico, come Viton e Neoprene. Il design del labbro di tenuta garantisce buone prestazioni di tenuta.
   • Labbro antipolvere: Alcuni paraoli di tipo TC sono dotati di un labbro antipolvere aggiuntivo per evitare che polvere e particelle entrino nell’area di tenuta.
   • Molla: All’interno del labbro di tenuta, di solito è presente una piccola molla che mantiene la pressione di contatto tra il labbro di tenuta e l’albero, garantendo così l’effetto di tenuta.
3. Il principio di funzionamento del paraolio a scheletro di tipo TC si basa sui seguenti punti:
   • Pressione del labbro di tenuta: il labbro di tenuta forma una superficie di tenuta sulla superficie dell’albero rotante, impedendo la fuoriuscita di liquido o gas per attrito. La funzione della molla è quella di mantenere la pressione di contatto tra il labbro di tenuta e l’albero per garantire l’effetto di tenuta.
   • Supporto dello scheletro: Lo scheletro fornisce il supporto strutturale che consente al labbro di tenuta di rimanere nella posizione corretta e di mantenere la stabilità della forma.
   • Funzione antipolvere: Il labbro antipolvere impedisce alle particelle esterne di entrare nell’area di tenuta, prolungando così la durata del paraolio.

Proprietà dei materiali e applicazioni

Paraolio di tipo scheletrato – Paraolio in gomma butilica TC:Caratterizzati da una resistenza eccezionalmente buona alla benzina e agli oli di idrocarburi alifatici, seconda solo alla gomma polisolfurica, all’acrilato e al fluoroelastomero, e superiore ad altre gomme per uso generale. La resistenza al calore è buona, l’ermeticità, la resistenza all’abrasione e all’acqua sono migliori e la forza di adesione è forte. Gli svantaggi sono la scarsa resistenza al freddo e all’ozono, la bassa resistenza ed elasticità, la scarsa resistenza agli acidi, lo scarso isolamento elettrico e la scarsa resistenza ai solventi polari. Intervallo di temperatura: da -25°C a +100°C circa. Utilizzato principalmente nella produzione di vari prodotti resistenti all’olio, come tubi flessibili, prodotti di tenuta, ecc.

Paraolio di tipo scheletrico-TC fluoroelastomero:Paraolio per alte temperature, caratterizzato dalla resistenza alle alte temperature; il fluoroelastomero con resistenza agli acidi e agli alcali, resistenza all’olio, gomma resistente all’olio può anche essere resistente alle alte temperature nel paraolio; isolamento elettrico, proprietà meccaniche, resistenza chimica, resistenza all’ozono, resistenza all’invecchiamento atmosferico sono eccellenti. Temperatura di utilizzo: da -25 °C a +250 °C. Gli svantaggi sono la scarsa lavorabilità, la scarsa resistenza al freddo, il prezzo elevato, la bassa elasticità e permeabilità. Viene utilizzato principalmente nell’industria della difesa per la produzione di aeromobili, razzi, materiali di tenuta resistenti al vuoto, alle alte temperature e agli agenti chimici, tubi flessibili o altre parti e nell’industria automobilistica.

Paraolio di tipo scheletrico – Paraolio in silicone TC:Resistenza alle alte e basse temperature, eccellente isolamento elettrico, elevata stabilità all’ossidazione termica e all’ozono, ma ha anche le caratteristiche di resistenza all’olio, ai solventi, alle sostanze chimiche, ecc. Gli svantaggi sono: minore resistenza meccanica, resistenza agli oli, ai solventi e scarsa resistenza agli acidi e agli alcali, maggiore difficoltà di vulcanizzazione, prezzi più elevati. Temperatura di utilizzo: da -55 °C a +225 °C. Nel frattempo, grazie alle speciali prestazioni del paraolio in gomma siliconica, è ampiamente utilizzato negli aspetti di tenuta dell’aviazione, della strumentazione, degli apparecchi elettronici ed elettrici, della navigazione, della metallurgia, dei macchinari, dell’automobile, dell’assistenza medica e sanitaria e di altre parti.
