Tenuta rotante a labbro singolo di tipo VC, disponibile in vari materiali

Gli anelli di tenuta di tipo VC hanno un design a labbro singolo, che li rende economici ed efficaci in alcune applicazioni. Il tipo esterno gommato, interno completamente incapsulato, a singolo labbro principale, non caricato a molla, è una tenuta rotante. A seconda del fluido, della pressione e della temperatura, vengono utilizzati materiali diversi. I materiali più comuni sono il paraolio scheletrato tipo NBR VC, il paraolio scheletrato tipo Viton VC, il paraolio scheletrato tipo Silicone Rubber VC e così via.

1. Struttura e composizione

• Labbro di tenuta:Realizzato in materiale elastico come gomma, Viton, ecc. Il labbro di tenuta è a diretto contatto con l’albero rotante o altre parti in movimento per realizzare l’effetto di tenuta nel lavoro del paraolio. Il design a labbro singolo significa che il paraolio ha un solo labbro di tenuta.
• Scheletro:Lo scheletro fornisce un supporto strutturale al paraolio, migliorandone la resistenza meccanica e la stabilità. Lo scheletro aiuta il sigillo a mantenere la sua forma e a evitare la deformazione.
• Design:Il design degli anelli di tenuta di tipo VC può includere caratteristiche aggiuntive come schermi antipolvere o forme speciali dei labbri per migliorare le prestazioni di tenuta. I design specifici variano in base ai requisiti dell’applicazione.

2. Caratteristiche

• Design a labbro singolo:Con il design a labbro singolo, la struttura dell’anello di tenuta è relativamente semplice e adatta ad applicazioni in cui i requisiti di tenuta non sono particolarmente elevati. Sebbene il design a labbro singolo non sia completo come il paraolio a doppio labbro in termini di prestazioni di tenuta, il suo costo è inferiore e la manutenzione è semplice.
• Efficacia della tenuta:Il design a labbro singolo combina i giusti materiali e processi di produzione per fornire una buona tenuta per applicazioni a bassa e media pressione.
• Protezione dalla polvere:Alcune tenute di tipo VC includono una protezione aggiuntiva contro la polvere, che impedisce a sporco e particelle di entrare nell’area di tenuta, prolungando così la durata della tenuta.

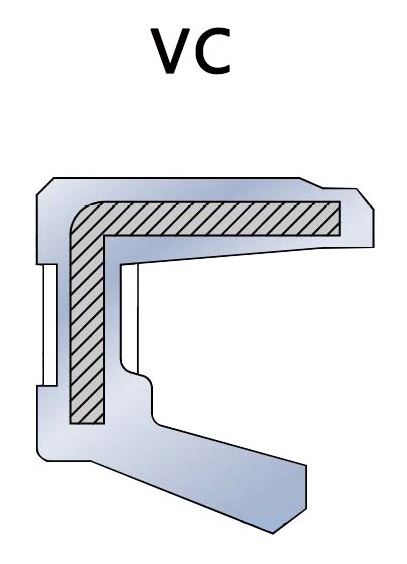

Tenuta per olio rotante a labbro singolo di tipo VC
