Punta a bottone retrattile con filettatura T38 e centro ribassato

Punta a bottone retrattile con centro ribassato e filettatura T38 per l’industria mineraria

Name: Punta a bottone retrattile con centro ribassato e filettatura T38 per l’industria mineraria
Brand: beentools

Gli utensili di perforazione della serie T38 sono trattati termicamente per resistere alle severe sollecitazioni della perforazione in roccia, trasmettendo in modo efficiente una potente energia d’impatto alla roccia con una perdita minima di energia.

Contattaci

Descrizione

Presentazione degli utensili da foratura

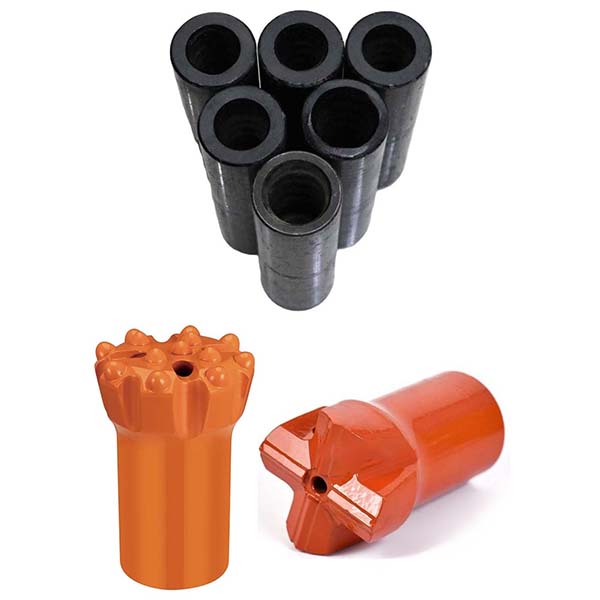

Questa pagina web presenta principalmente la punta a bottone filettata T38, la punta a bottone con centro ribassato filettata T38, la punta a bottone retrattile T38, la punta a bottone retrattile con centro ribassato T38, la punta a croce filettata T38, la punta a croce filettata T38 e il manicotto di accoppiamento.

Specifiche tecniche della punta a bottone filettata T38, della punta a bottone con centro ribassato e della punta a bottone retrattile

Attacco filettato: T38
Materiale della testa: carburo di tungsteno
Materiale del corpo della punta: acciaio legato ad alta resistenza
Scanalature di lavaggio: distribuite lungo la punta per la rimozione dei trucioli e il raffreddamento
Design della testa: a forma di bottone
Diametro: 64 mm e 76 mm, ecc.
Angolo dei bottoni laterali: 30 gradi, 35 gradi e 40 gradi
Punte laterali: 6×12 mm, 7×12 mm, 8×10 mm, ecc.
Punte centrali: 3×11 mm, 4×10 mm, 4×11 mm, 6×10 mm, ecc.
Peso: 1,6 kg e 3,7 kg
Processo di produzione della testa: tecnologia di saldatura a pressa a caldo
Altri processi di produzione: trattamento termico di cementazione completa, trattamento ad alta frequenza e fosfatazione

Specifiche tecniche delle punte a X e a croce filettate T38

Attacco filettato: T38
Materiale della testa: bottoni in carburo di tungsteno incorporati
Materiale del corpo della punta: acciaio legato ad alta resistenza
Scanalature di lavaggio: distribuite lungo la punta per rimuovere detriti, liquidi di scarto e fluido di raffreddamento
Design della testa: a X e a croce
HxT: 16×10 mm
Diametro: 64 mm
Peso: 2,1 kg

Specifiche tecniche del manicotto di accoppiamento

Tipi: con battuta intermedia e di riduzione
Raccordo filettato: T38, R38 e T45
Lunghezza: 190 mm e 200 mm
Diametro: 55 mm e 66 mm
Materiale: Acciaio legato ad alta resistenza forgiato
Processo di produzione: trattamento termico di cementazione completa
Peso: da 2,0 kg a 3,2 kg

Punta a bottone

Punta con pulsante a scomparsa e centro ribassato filettata T38 per l'estrazione mineraria
Punta filettata, a bottone	D (mm)	D (pollici)	Calibro bottoni	Interasse bottoni	Angolo del bottone	Filettatura	Codice d'ordine	Peso (kg)
Pulsante	64	2 1/2	6 x 12 mm	3 x 11 mm	30 gradi	T38	B173-6409-7603	1,6
Pulsante	64	2 1/2	6 x 12 mm	3 x 11 mm	30 gradi	T38	B173-6409-7663	1,6
Pulsante, centro a goccia	76	3	7 x 12 mm	4 x 11 mm	35 gradi	T38	B175-7611-7605	2,4
Pulsante, centro a goccia	76	3	7 x 12 mm	4 x 11 mm	35 gradi	T38	B175-7611-7665	2,3
Pulsante	64	2 1/2	8 x 10 mm	4 x 10 mm	30 gradi	T38	B173-6412-7603	1,7
	70	2 3/4	8 x 11 mm	6 x 10 mm	35 gradi	T38	B173-7014-7605	1,9
	76	3	8 x 11 mm	6 x 10 mm	35 gradi	T38	B173-7614-7605	3,3
	89	3 1/2	9 x 11 mm	6 x 10 mm	35 gradi	T38	B173-8915-7605	3,7
	64	2 1/2	8 x 10 mm	4 x 10 mm	35 gradi	T38	B173-6412-7665	1,6
	76	3	8 x 10 mm	6 x 10 mm	40 gradi	T38	B173-7614-7664	3,4
Pulsante	64	2 1/2	6 x 10 mm	4 x 9 mm	35 gradi	T38	B173-6410-7605	1,5
	76	3	8 x 11 mm	6 x 10 mm	30 gradi	T38	B173-7614-7603	3,3
	64	2 1/2	6 x 10 mm	4 x 9 mm	40 gradi	T38	B173-6410-7664	1,5
	76	3	8 x 11 mm	6 x 10 mm	35 gradi	T38	B173-7614-7665	3,4
Pulsante, piatto, retrac	64	2 1/2	8 x 10 mm	4 x 10 mm	30 gradi	T38	B174-6412-7603	1,5
	70	2 3/4	8 x 10 mm	6 x 10 mm	35 gradi	T38	B174-7014-7605	1,8
	76	3	8 x 11 mm	6 x 10 mm	35 gradi	T38	B174-7614-7605	3,3
	64	2 1/2	8 x 11 mm	4 x 10 mm	35 gradi	T38	B174-6412-7665	1,8
	76	3	8 x 11 mm	6 x 10 mm	40 gradi	T38	B174-7614-7664	2,4
Pulsante, centro ribassato, retrazione	64	2 1/2	6 x 11 mm	5 x 10 mm	35 gradi	T38	B176-6411-7605	2,0
	76	3	8 x 11 mm	6 x 10 mm	35 gradi	T38	B176-7614-7605	2,7
	64	2 1/2	6 x 12 mm	4 x 10 mm	40 gradi	T38	B176-6410-7664	1,9
	76	3	8 x 11 mm	6 x 10 mm	35 gradi	T38	B176-7614-7665	2,5

Bit X e bit di controllo

Punte filettatrici T38 e punte a croce
Punta filettatrice, inserto	D (mm)	D (pollici)	Inserto H x T	Filettatura	Codice d'ordine	Peso (kg)
Punta a X	64	2 1/2	16 x 10 mm	T38	B168-6416-7610	2,1
A croce	64	2 1/2	16 x 10 mm	T38	B158-6416-7610	2,1

Manicotto di accoppiamento

Manicotto di accoppiamento filettato
Manicotto di accoppiamento	L (mm)	L (pollici)	D (mm)	D (pollici)	Filettatura	Codice d'ordine	Peso (kg)
Fermo centrale	190	7 1/2	55	2 5/32	T38	B302-5519-7676	2,0
Riduzione	190	7 1/2	55	2 5/32	T38, R38	B303-5519-7656	2,1
	190	7 1/2	55	2 5/32	T38, R32	B303-5519-7654	2,2
	200	8 1/16	66	2 3/8	T38, T45	B303-6620-7677	3,2
